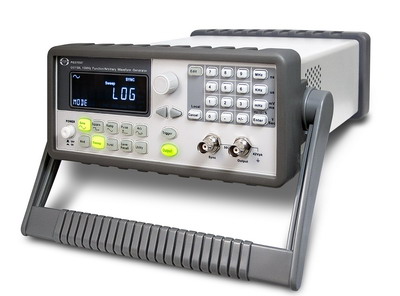

G5110A 15MHz函數/任意波形產生器



產品特點

15MHz 正弦波與15MHz方波與3MHz任意波
14位元,50 MSa/s, 8 K取樣點的任意波形
脈波、鋸齒波(Ramp)、三角波與直流波形
線性與對數掃瞄及叢發操作
AM, FM, PM, FSK, 及PWM 等調變類型
20 mVpp 至 20 Vpp 開放式迴路振輻範圍
可透過USB和選購的GPIB或RS-232來連接電腦
高對比LCD顯示畫面
任意波段調整模式
免費提供波形編輯軟體 Wavepatt
容易上手的介面操作



超強效能、完美波形
G5110A採用 DDS (Direct Digital Synthesis) 技術,可輸出準確、穩定且無雜訊的低失真正弦 波訊號。另外,G5110A還能以快速的上升/ 下降時間且頻率達15MHz的方波,以及最高 200KHz的線性鋸齒波來滿足使用者的需求。



脈波的產生
G5110A可以產生最高5MHz頻率,由於G5110A提供了 可調的週期、脈波寬度與振幅,因此在需要彈性脈衝訊號的應用 上是相當適合的。



自訂波形的產生
G5110A具備了14位元的解析度以及50MSa/s的取 樣率,並彈性地提供使用者所需的波形。它也可 以讓使用者儲存最多5筆波形,其中四筆(4×8K Points)在永久記憶體中、一筆在暫存記憶體中。



免費提供波形編輯軟體WavepattR
儀鼎自創的波形編輯軟體WavepattR可讓使用者輕易的產生、編輯及下載複雜的波形,而且本軟體亦可以接收並編輯來自安捷倫示波器MSO8104的波形。





容易上手的操作介面
G5110A的前置面板既 簡潔又好操作。使用者 只要按一兩個鍵就能使 用所有重要功能,並可 以利用旋鈕鍵來調整頻 率、振幅、偏移及其它 參數。在時序參數方面 ,則以赫茲(Hz)為單位 輸入。

高對比LCD顯示器
您可以在清晰的LCD上看到波形的相關設定。同時,透過其四周顯示符號的協助,您不會遺漏任何一項必要的設定,也加快了波形輸出的效能。

任意波段調整模式
使用任意波段調整模式後,透過以不同的取樣間隔輸出不同的波段方式,您除了可以連接你想要的複雜波段、以及可以依照需求調整波段長 度,而且過程中不用擔心傳送時有失真的疑慮,就可以將波形高速輸出。使用時很簡單。在此模式下,先將複雜的波形拆解成數個基本的波段,在Wavepatt軟體上重新編輯,最後傳送至G5110A。任何您想要的波形便可產出。





簡單好用的功能
使用者可以輕易地使用下列功能:
•內部可調變的AM、FM、PM、FSK和PWM功能
•內建線性與對數掃描功能(可任選1 ms到500 s 之間的掃描速率)。
•叢發模式操作功能(可選擇每個期間的週期數)。
•遠端操控功能(可透過標準的USB或選購GPIB、 RS-232作為通訊介面並可在附加的•軟體中使用 SCPI指令集操控G5110A)。
•可透過面板或遠端操控調整相位及校正 。

支援 USBTMC
USBTMC是USB Test & Measurement Class的簡稱。 只要含有USB介面的儀器符合USBTMC, 在不受任何 平台及環境的限制下,即可透過VISA驅動儀器, 並與 PC進行通訊。 換言之, 透過VISA對儀器控制,與透 過GPIB介面儀器的控制,其程序與操作是一樣的。



支援外部頻率參考源(選購)
G5110A外部頻率參考源 可以讓使用者與另一部 10MHz時脈的G5110A 保持同步,並可以透過 前置面板或遠端電腦來 執行相位調整,以達到 精確的相位校準及調整 結果。





G5110A函數/任意波形產生器規格表:
